次はPICKitのコネクタ回路です。
記事更新のお知らせ
現在、PICマイコン電子工作入門実践編シリーズの記事内容を最新の情報に合わせて、2025年9月までを目標に全面的に更新しています。
更新の理由は次のとおりです。
- 記事で使用している部品の中に、現在では調達できない部品があるため
- 記事内容に古い記述があるため
- 掲載している天気予報プログラムのアルゴリズムを改善するため
更新期間中は、新旧の記事間で一部内容に矛盾が生じる可能性があります。 ご不便をおかけいたしますが、ご理解のほどよろしくお願いいたします。
なお、更新済みの記事には冒頭に「この記事は更新済みです」の表示をしております。
引き続き、よりわかりやすく、役立つ情報を提供できるよう努めてまいります。 今後ともよろしくお願い申し上げます。
目次
PICKit3コネクタ
PICKitを接続するためのコネクタ周りの回路は、基礎編のPIC12F1822と同じ回路です。そのため、今回の記事はほとんど説明することろがありませんが、以下の回路図を見て忘れてしまっているようでしたら、基礎編の第12回の記事を参照いただければと思います。

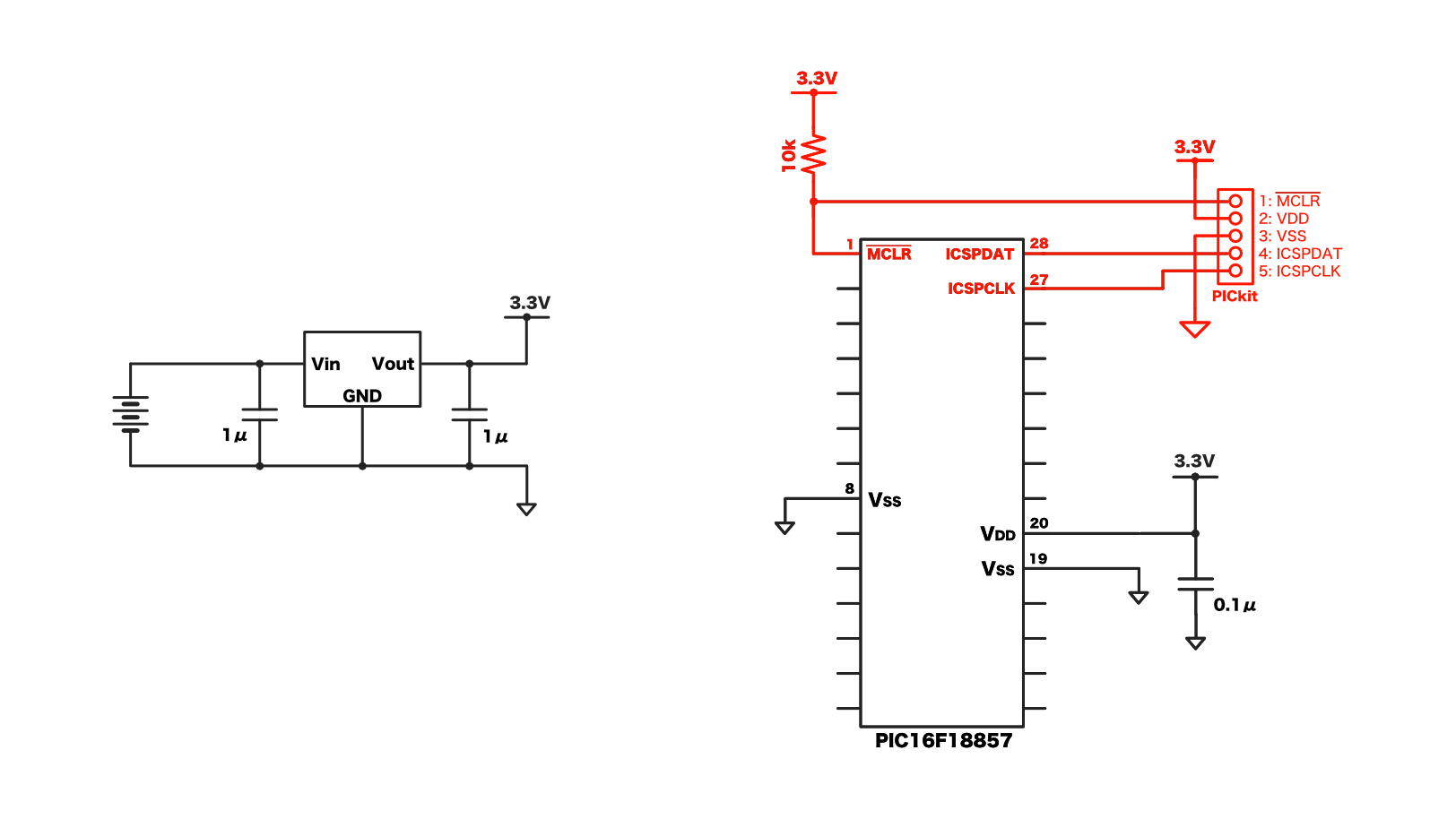

回路図
PICKitコネクタの回路図は、PICKitのMCLR、VDD、VSS、ICSPDAT、ICSPCLKを、PICマイコンの該当ピンに接続するだけです。ただ、MCLRは10kΩの抵抗でプルアップしておく必要があります。
基礎編からの変更点はありません。以下の回路図で赤色の部分が今回追加した回路になります。
次回はSPI通信センサの回路を設計しますが、、、次回もただ接続するだけなんです。
更新履歴
| 日付 | 内容 |
|---|---|
| 2018.3.25 | 新規投稿 |
| 2018.12.6 | PICkitコネクタ変更 |
