第16回 ブレッドボード回路組立て(電源周り)

今回からブレッドボードに回路を組み立てていきます。最初は電源周りです。

この記事は更新済みです

記事更新のお知らせ

現在、PICマイコン電子工作入門実践編シリーズの記事内容を最新の情報に合わせて、2025年9月までを目標に全面的に更新しています。

更新の理由は次のとおりです。

  • 記事で使用している部品の中に、現在では調達できない部品があるため
  • 記事内容に古い記述があるため
  • 掲載している天気予報プログラムのアルゴリズムを改善するため

更新期間中は、新旧の記事間で一部内容に矛盾が生じる可能性があります。 ご不便をおかけいたしますが、ご理解のほどよろしくお願いいたします。

なお、更新済みの記事には冒頭に「この記事は更新済みです」の表示をしております。

引き続き、よりわかりやすく、役立つ情報を提供できるよう努めてまいります。 今後ともよろしくお願い申し上げます。

目次

回路図確認

最初は電源周りの組立てを行います。まずは回路図の確認です。

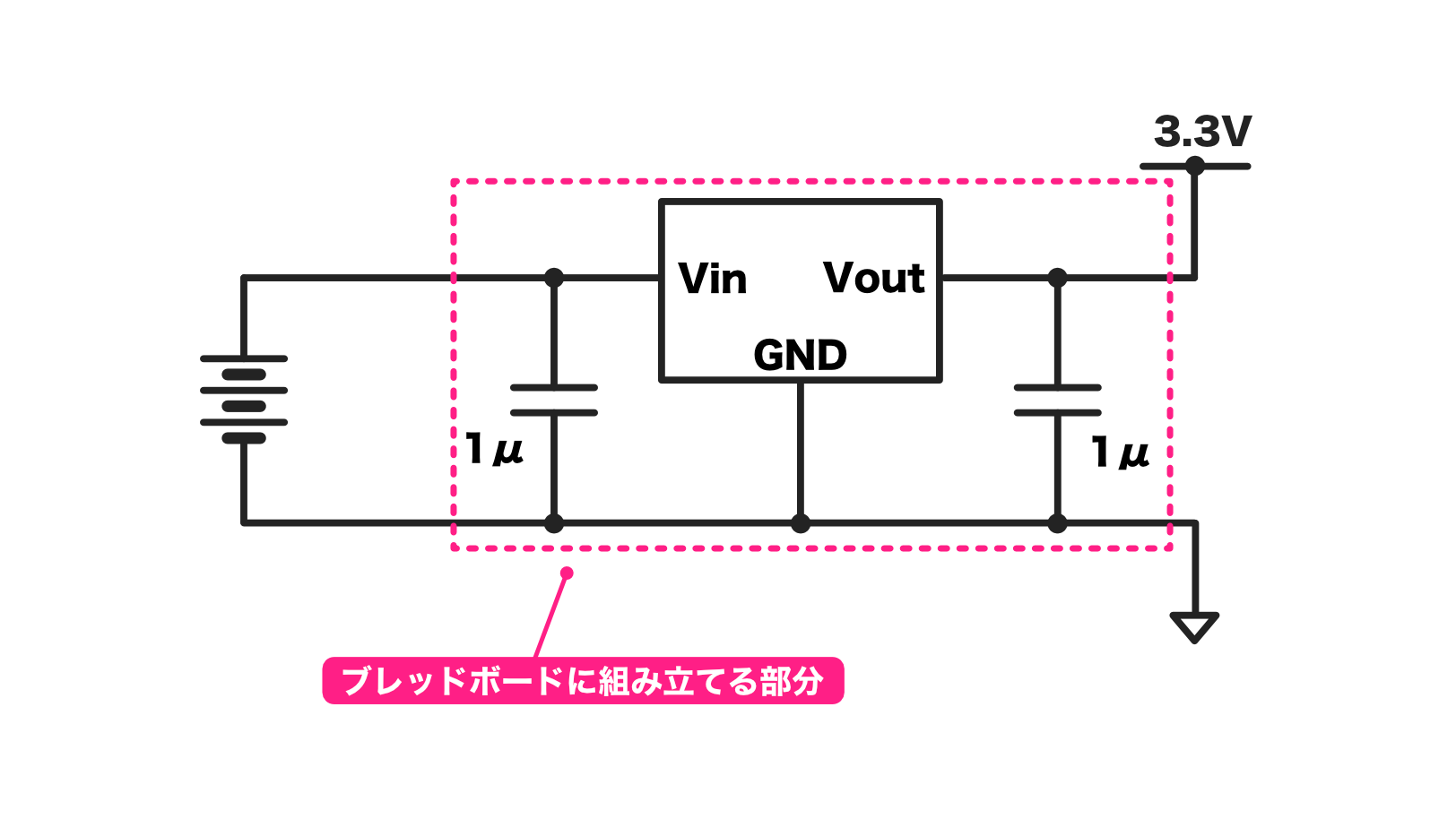

この回路をブレッドボードに組立てます。

左側の電池は、電池ボックスからリード線をブレッドボードに差して使用します。

ブレッドボードの組み立ては、残りの3端子レギュレータとコンデンサ2個の回路部分になります。

電源組立ての方針

基礎編と応用編では、電池ボックスの電源をそのまま電源として使用しましたので、次のように電池ボックスのリード線を直接ブレッドボードに差していました。

Pic practice 16 5v

実践編では、すべての部品を3.3V電源で動作させます。

ブレッドボードの電源のラインは3.3Vが供給されるように組立てることにします。

Pic practice 16 33v

3端子レギュレータの確認

ブレッドボード上に回路を組み立てる前に、3端子レギュレータのリード線を確認しておきます。

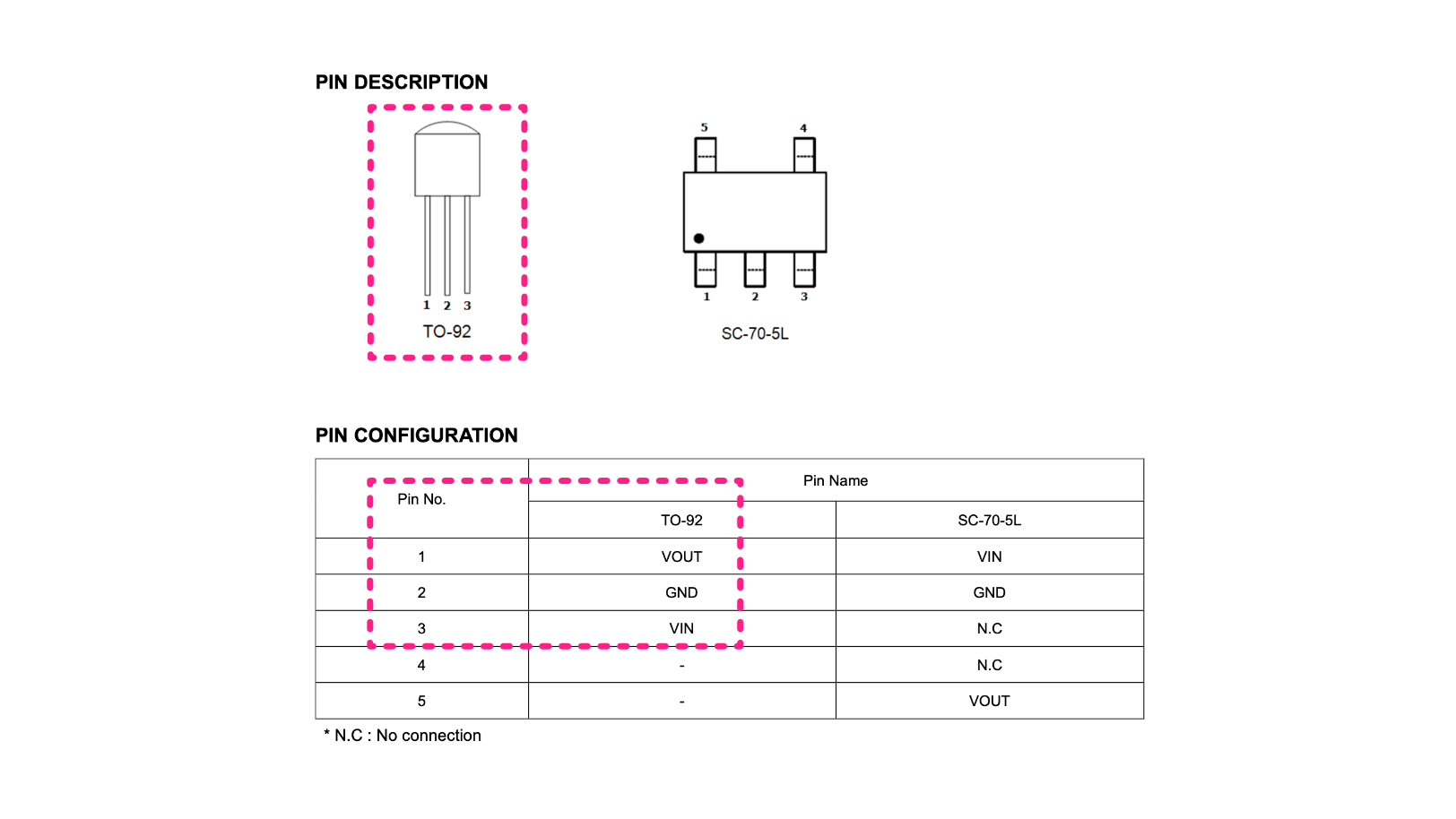

リード線の意味はデータシートに記載されています。

部品の情報が書いてある平な面に向かって、左側から「VOUT」「GND」「VIN」になっています。

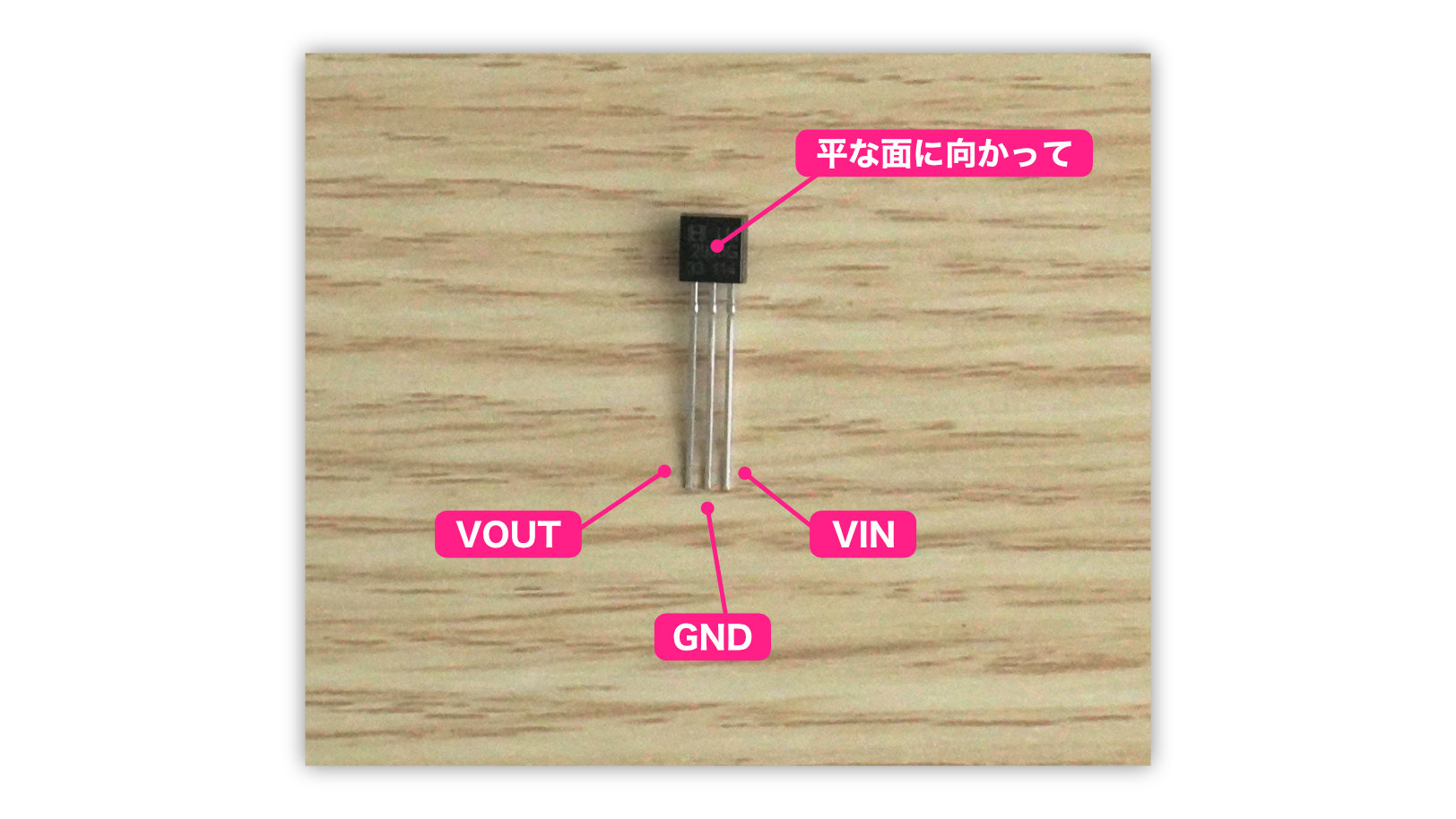

実際の部品では、次のようになっています。

この情報を元にして、ブレッドボードに電源周りの回路を組み立てましょう!

ブレッドボード組立て

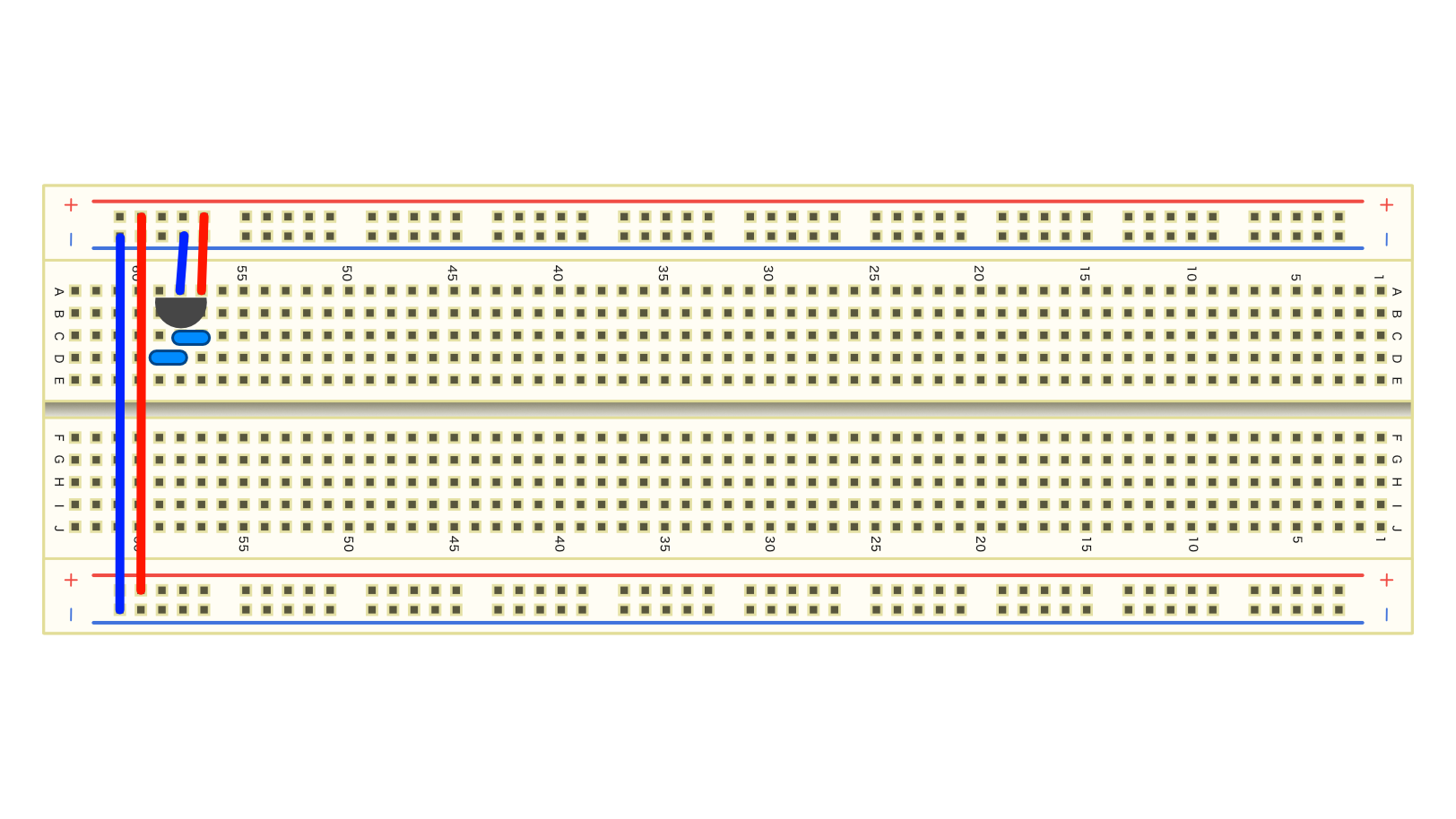

最初に完成した状態を確認しておきましょう!

電源回路はブレッドボードの隅に、次の位置に配置してみました。

それでは順番に組み立てていきます。

電源ライン

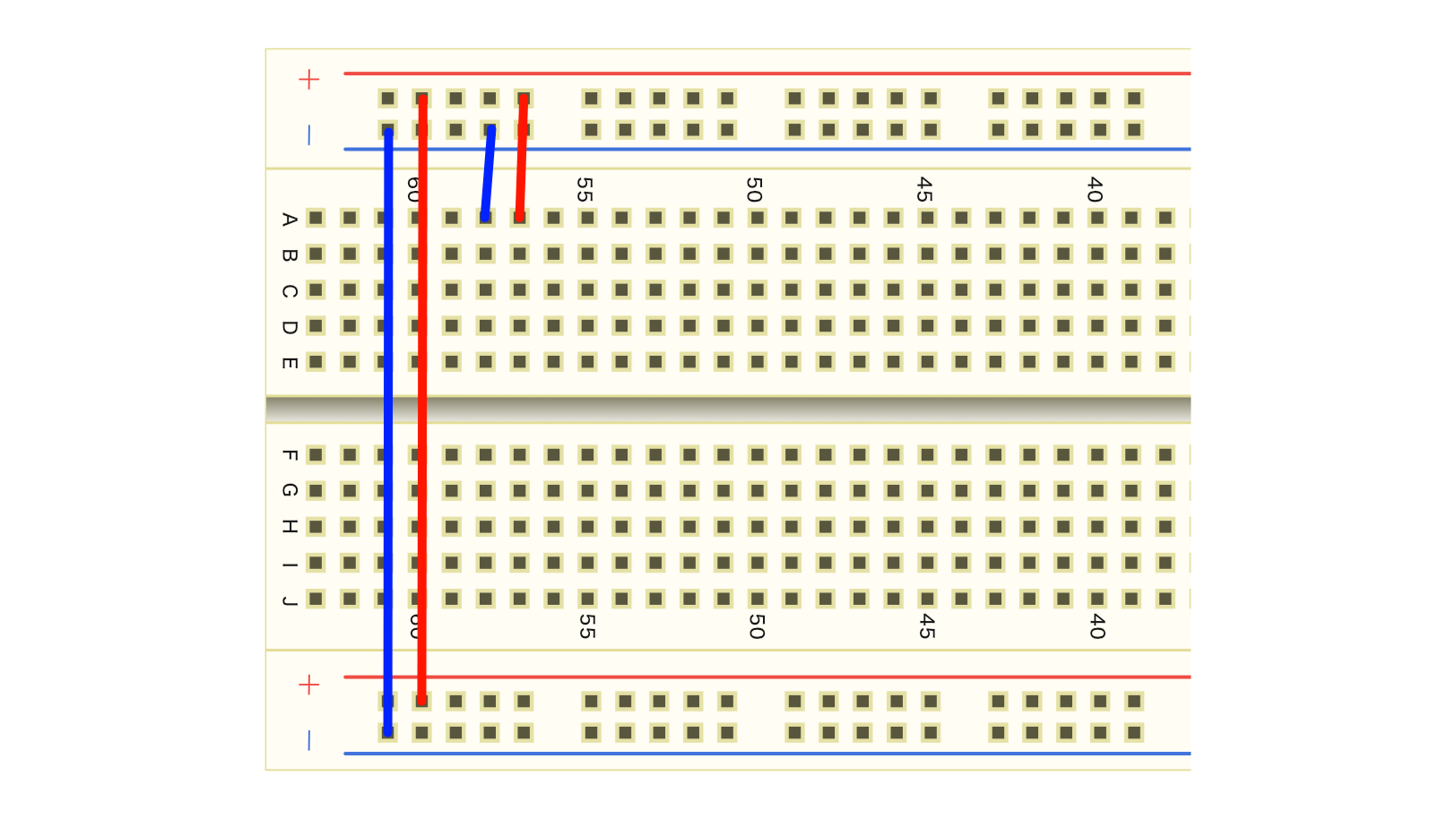

電源ラインは次のように単芯ワイヤーを使って接続します。

3端子レギュレーター

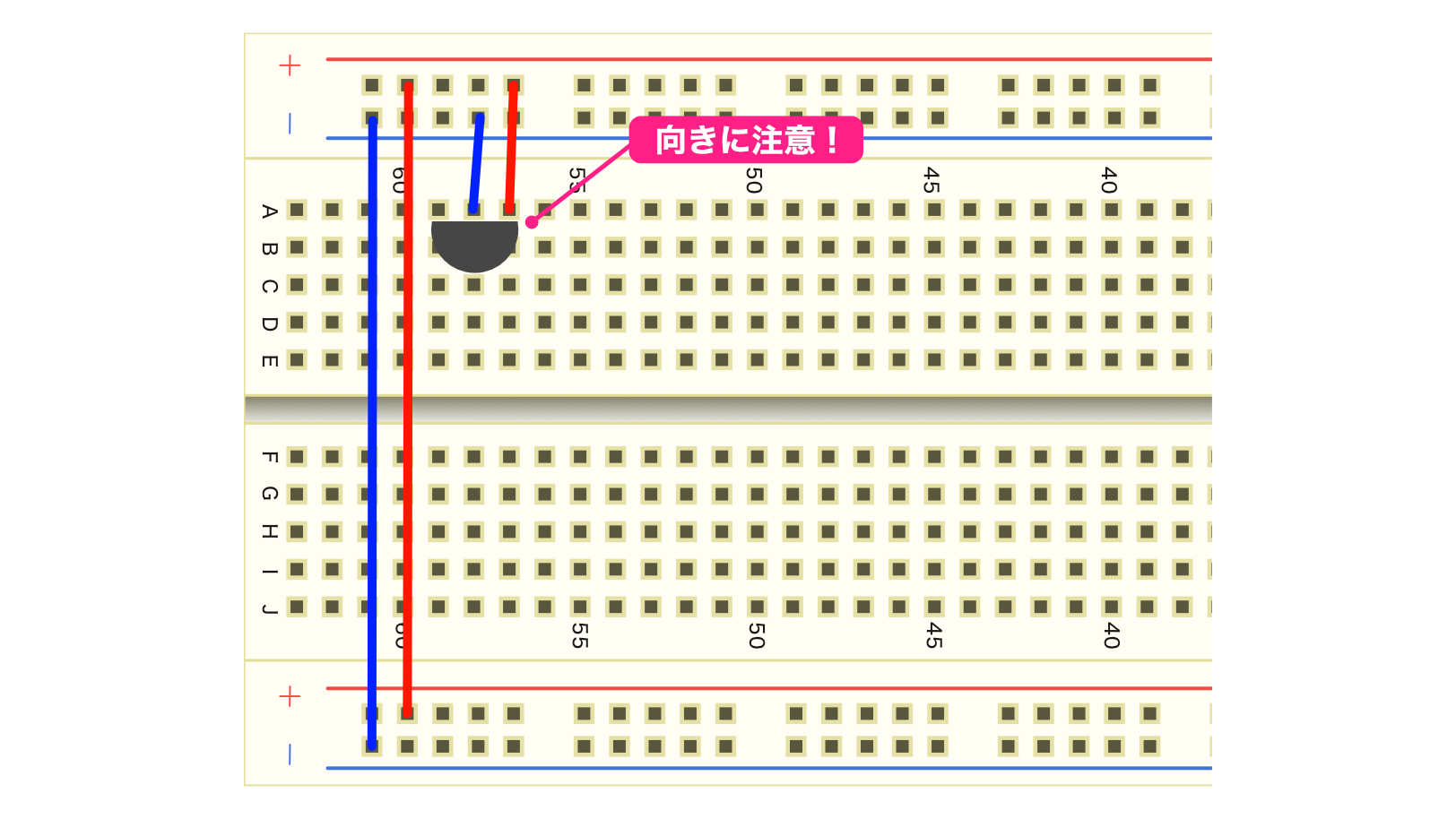

次に3端子レギュレーターをセットします。

平な面が奥側になるようにします。向きを間違えると3端子レギュレーターが壊れることがありますので十分注意します。

コンデンサ

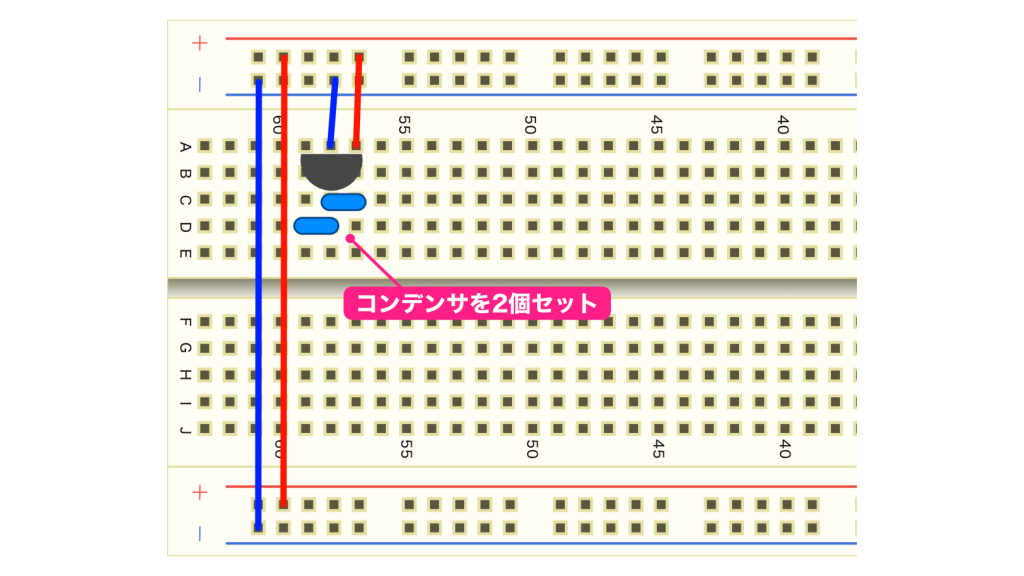

最後にコンデンサをセットします。

積層セラミックコンデンサは極性はありませんので、向きは気にしなくて大丈夫です。


これで電源周りの組み立てができました!

電池ボックスの使用方法

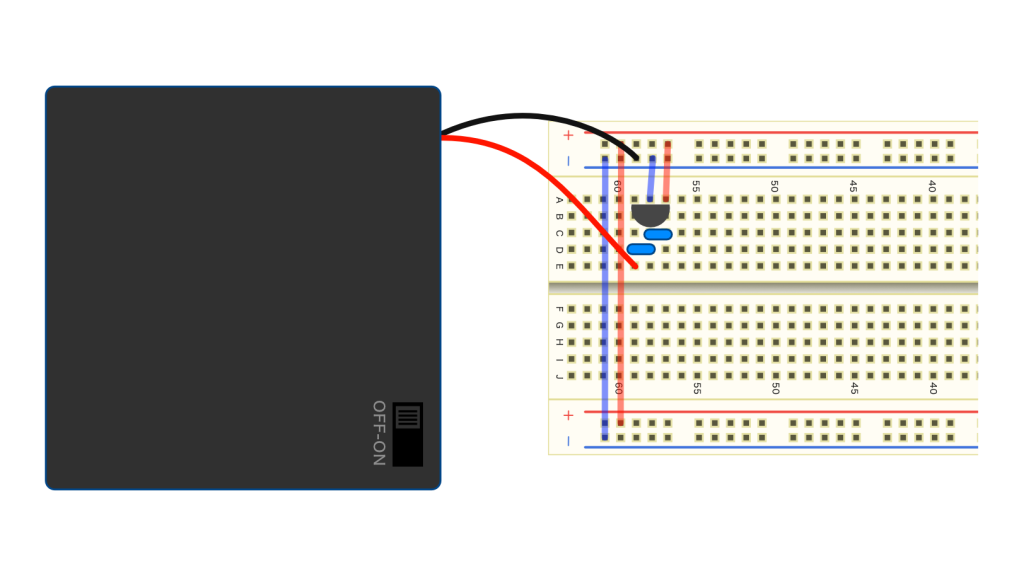

ブレッドボードを動作させるとき、電池ボックスは次のように接続することになります。

基礎編・応用編と異なりますので、電池ボックスの接続には十分注意しましょう!


次回はプログラム書き込み回路を組み立てます。
